отличия эхолотов

Отличие технологии в том, что лучи от трансдьюсера расходятся в две стороны от лодки, что позволяет получить отображение справа и слева с высоким разрешением на расстоянии до 75 м. Мощные дополнительные блоки Side Imaging позволяют сканировать подводное пространство до метров в каждую сторону. При этом на экране эхолота абсолютно понятно, где находится цель и расстояние до нее. Данная технология используется при поиске мест лова, рыбы, затонувших предметов с максимально широким захватом. Оптимальная скорость лодки при использовании технологии Side Imaging или аналогичной от 2 до 6 узлов 3. Более 10 лет назад компания Humminbird анонсировала революционный эхолот Humminbird Wide 3d Paramount по доступной простому рыболову цене. Шестилучевая технология сканирования позволяла отобразить трехмерный рельеф дна. На фоне 3D отображения дна как бы зависали символы рыб, что позволяло прекрасно видеть расположение рыбы относительно дна. Сегодня на рынке представлены и другие эхолоты, оснащенные технологией 3D. В феврале года компания Garmin представила новое поколение 3D эхолота Panoptix, который позволяет сканировать водное пространство, как впередсмотрящий, так и под лодкой. Цветное отображение дает невероятную детализацию рельефа дна. Впередсмотрящий датчик значительно облегчает плавание в незнакомых водах. В современных 3D эхолотах уже используется более ста лучей. Вслед за Garmin 3D эхолоты появились в линейке эхолотов Lowrance и Simrad. Использование 3D технологии, наряду с другими технологиями сканирования, дает огромное преимущество в поисках мест лова рыбы. В течении нескольких десятилетий технология CHIRP применялась в военных и промышленных целях, но с течением времени, технология стала широко применятся в эхолотах, доступных простым рыболовам. По существу, технология CHIRP вместо одного частотного импульса в посылке, использует несколько на разных частотах. Как устроен датчик эхолота. Как правильно установить датчик. Скачать инструкции по установке. На сегодняшний момент, активно используются следующие частоты: Датчик Трансдьюсер Датчик эхолота далее преобразователь , является важнейшим элементом эхолота, во многом определяющим его характеристики. По количеству лучей; По составу данных, которые может поставлять преобразователь По материалу, из которого сделан корпус преобразователя; По месту установки преобразователя на судне.

Дисплей эхолота Экран эхолота дисплей , является важной частью прибора. Портативный эхолот Существуют портативные эхолоты, которые выпускаются в двух вариантах: Стандартный эхолот Обычно в комплектацию стандартного эхолота входят: Вам будет интересно узнать: Дисплей цветной или монохромный Что такое термоклин. Рассчёт ёмкости аккумулятора Скачать инструкции по установке. Преобразователь это "антенна" эхолота. Он преобразовывает электрическую энергию от передатчика в звуковую волну высокой частоты. Звуковая волна от преобразователя путешествует через воду и назад, отразившись от любого объекта в воде. Когда отраженный сигнал попадает назад в преобразователь, он преобразовывает звук в электрическую энергию, которая посылается приемнику эхолота. Частота преобразователя должна соответствовать частоте звукового приемника эхолота. Другими словами, Вы не можете использовать преобразователь 50 кГц на звуковом приемнике предназначенном для кГц. Преобразователь должен быть способен проводить мощные импульсы передатчика, преобразовывая электрические импульсы в звуковые с минимальными потерями мощности. В то же самое время он должен быть достаточно чувствительным, чтобы принять самые слабые из отраженных сигналов. Все это относится к определенной установленной частоте и при этом преобразователь должен игнорировать эхо приходящих на других частотах. Другими словами, преобразователь должен быть очень эффективен. Активный элемент преобразователя - искусственный кристалл цирконат свинца или титанат бария , компоненты смешиваются, а затем формуются.

На что обратить внимание при выборе эхолота для зимней рыбалки

Эта форма помещается в печь, в которой превращается из смеси химикатов в прочный кристалл. Как только кристалл охладится, к двум сторонам кристалла прикрепляются провода. Провода прочно спаяны с поверхностью кристалла, так что кристалл может быть подключен к кабелю преобразователя. Форма кристалла определяет частоту его работы и конический угол. Для круглых кристаллов, используемый большинством эхолотов, толщина определяет его частоту, а диаметр определяет угол конуса или угол зоны обзора. Например, в кГц эхолоте, с коническим углом 20 градусов размеры кристалла приблизительно один дюйм в диаметре, при этом восьми градусный эхолот требует кристалла, диаметр которого несколько дюймов.

Это причина, почему преобразователь с конусным углом 20 градусов намного меньший, чем преобразователь с конусным углом в 8 градусов, при использовании одинаковой частоты. Преобразователи производятся различных форм и размеров. Большинство преобразователей сделано из пластмассы, но некоторые преобразователи "через корпус " сделаны из бронзы. Как показано в предыдущей части, частотный и конический угол определяют размер кристалла.

  • Регулировка редуктора ветерка 8
  • Ловля хариуса по мутной воде
  • Эхолот купить в воронеже цена
  • Девушки на рыбалке карикатуры
  • Поэтому размещение преобразователя определяется размером кристалла внутри. Имеются четыре главных стиля размещения используемых сегодня. Преобразователи "Через Корпус" вставлены через отверстие, просверленное в корпусе. У них длинная основа, которая проходит через корпус и фиксируется большим болтом. Если корпус лодки плоский это очень удобно для установки. Однако если преобразователь должен быть установлен на одной стороне V-образного корпуса лодки, то блок, в котором находится кристалл должен быть сделан из древесины или пластмассы, которые позволяют установить преобразователь вертикально. Преобразователи "Через Корпус" были разработаны специално для лодок с внутренним мотором, и они могут быть установлен перед рулями, пропеллерами и валами судна. Преобразователи "Стреляет Через Корпус" крепятся эпоксидной смолой непосредственно к внутренней части стекловолоконного корпуса лодки.

    Покупаем правильный эхолот для рыбалки — советы и отзывы

    Звук передается и возвращается через корпус лодки, что ведет к потере мощности звуковой волны. Вы не будете способны " видеть " столь же глубоко с преобразователем "Стреляет Через Корпус" как c преобразователем, установленным на транце. Корпус лодки должен быть сделан из твердого стекловолокна. Не пытайтесь "стрелять" через алюминий, древесину или стальную оболочку. Звук не может проходить через воздух; так если на корпусе имеется любая древесина, металл или поролон, они должны быть удалены с внутренней стороны корпуса перед установкой преобразователя. Другой недостаток преобразователя "Стреляет Через Корпус " является то, что он не может быть откорректирован для лучших дуг рыбы. Хотя имеются недостатки, но и преимущества такого преобразователя значительны. Первое, он не может быть поврежден, зацепившись за дно, бревна или камни, так как находится внутри корпуса. Второе, такой преобразователь не имеет выступающих частей в водный поток, он отлично работает на больших скоростях, если установлен там, где чистый ламинарный поток воды проходит по корпусу лодки. Третье, он не может обрасти морскими водорослями или ракушками. Переносные преобразователи, как следует из их названия, крепятся временно на корпус лодки. Эти преобразователи обычно используют одну или две присоски для крепления к корпусу лодки. Некоторые переносные преобразователи также могут быть прикреплены к электрическим троллинговым двигателям. Преобразователи крепления к транцу, как следует из их названия, устанавливаются на транец лодки, непосредственно в воде и обычно немного ниже дна лодки. Из четырех типов размещения, крепление к транцу наиболее популярно. Итак, давайте начнем с того, что все эхолоты подразделяются на несколько видов и существуют разные классификации. Сонар может излучать до шести лучей, однако для любителя и частного использования достаточно будет и одно-двухлучевого прибора. Многолучевые эхолоты целесообразно приобретать для промышленного использования.

    отличия эхолотов

    Стоят они дороже и более сложные для анализа. Картинка может делиться на 2 части — показывает каждый луч отдельно; 3. Рыбу показывает и дугами и символьно. Среди множества дельных советов вы обязательно определитель с той моделью, которая подходит именно вам. Далеко не все рыбаки одобряют использование приборов для поиска рыбы, мотивируя это тем, что рыбалка — это не покупка рыбы в супермаркете. Другие же с удовольствием используют эти девайсы как для поиска рыб, так и для изучения дна. Что ж, вам решать, ловить рыбу по старинке или использовать достижения современных разработчиков эхолотов. Не согласен, что эхолот для рыбака бесполезная вещь. При ловле троллингом хороший дорогой эхолот незаменим, а для стационарной ловли подойдут и более дешевые варианты. Для лодки с мотором нужен стационарник, а он стоит денег, но зато и результат дает. Эхолот — это не гарантия хорошего улова. То что вы найдете рыбу, еще не факт, что вы ее поймаете. Но для исследования дна и обнаружение рыбных ложбин и бровок, о которых вы раньше не знали, эхолот просто незаменим. Дешевле тысячи долларов это глубиномер, а не эхолот. Не спорю, игрушка неплохая, но рыбу найти не надейтесь. В любом магазине рыболовного оснащения покупателям предложат несколько видов приборов. Эхолоты для рыбалки зимой и летом бывают для ловли с лодки, с берега, а также для зимней рыбалки. Но часто приобретаются универсальные приборы, которые можно применять в любое время года. В таком случае главным критерием является угол охвата волн. Большее количество волн гарантирует более четкое изображение, выводимое на дисплей. Но покупка мощного прибора не всегда является гарантией хорошей рыбалки, поскольку даже четкое изображение может показать неправдивую информацию о состоянии дна. Именно поэтому чаще всего покупают эхолоты с одним или двумя лучами. Если число импульсов не достаточно, то на скорости, картинка будет неудовлетворительной. Достаточно 30 импульсов в секунду. Полезно, если эхолот имеет датчик температуры воды. Все рыболовы понимают, как этот показатель влияет на поведение рыбы. Подсветка экрана эхолота позволяет не только видеть показания прибора в темное время суток, но также согревает экран в холодную погоду, ибо в на холоде экран начинает тормозить и может просто выключиться.

    У некоторых эхолотов есть возможность подключения GPS навигатора , что очень удобно: Существуют эхолоты со встроенными навигаторами, но они значительно дороже. Напоследок, хочется отметить, что при таком стремительном развитии информационных технологий, особенно в области компьютеров и мобильной техники, цены на не такие уж сложные устройства как эхолоты, высоки, относительно намного более сложных устройств, таких как смартфоны и планшеты. Влияние среды распространения ультразвуковых волн. Вода, являясь средой распространения созданных преобразователем ультразвуковых волн, оказывает существенное влияние на работу эхолота, поэтому знание особенностей прохождения волн в воде полезно владельцу для эффективного использования прибора. На эффективность работы эхолота оказывают влияние следующие характеристики среды распространения:. Затухание звуковой энергии в воде состоит из двух составляющих — затухание свободного пространства и затухание в среде распространения. Затухание свободного пространства — это абстрагированное от среды распространения, зависящее только от дальности, ослабление звуковой энергии. При активной гидролокации, когда звук проходит одно и то же расстояние дважды, затухание свободного пространства пропорционально четвертой степени глубины. Затухание энергии звуковых волн в воде объясняется ее поглощением и рассеиванием находящимися в воде минеральными и органическими частицами, микроорганизмами и пузырьками воздуха. Наименьшее затухание вносит пресная холодная вода — из-за низкой температуры она обладает более высокой плотностью и в ней находится минимум органики. В пресной воде с одинаковым успехом можно пользоваться эхолотами как с низкой, так и с высокой частотами излучения. Соленая морская вода, напротив, содержит большое количество солей, планктона и минеральных частиц, особенно в хорошо прогретых верхних слоях моря, поглощающих и рассеивающих энергию звуковых волн. Значительное ослабление энергии в соленой воде вносят содержащиеся в ней пузырьки воздуха, возникающие при образовании ветровых волн. Отражения в любой среде — в воде, в воздухе — образуются неоднородностями, отличными по плотности от среды. Ими могут быть какие-либо предметы камни, грунт, рыба, растительность, воздушные пузыри , либо слои воды с разной температурой так называемые термоклины, речь о которых пойдет позже.

    отличия эхолотов

    В глубоких водоемах может быть несколько тер-моклинов. Если в пресной воде затухание звуковой энергии на разных частотах практически одинаковы, то в морской воде затухание и отражение от термо-клинов с ростом частоты увеличивается. Поэтому в эхолотах, предназначенных для поиска рыбы в море, используются частоты 50 кГц, а в некоторых профессиональных эхолотах для больших глубин применяется частота 28 кГц. Дно пресноводных водоемов и морей имеет неоднородную структуру, включающую разнообразные по плотности грунты — ил, песок, глину, каменную плиту, галечные россыпи, покрытые, как правило, разнообразной растительностью. Все эти виды грунтов имеют разную способность отражать и поглощать звуковые волны. Камни и глина хорошо отражают звуковые волны, создавая на экране широкую линию. Мягкие грунты — ил и песок, а также растительность плохо отражают волны, создавая на экране тонкую линию. В то же время мягкие грунты проницаемы для ультразвука, потому на экране эхолота можно наблюдать под ними более плотные подстилающие поверхности. Они применяются только на судах с корпусом из стеклопластика.

    отличия эхолотов

    Преобразователи этого типа не подходят для судов с металлическим и деревянными корпусами, а также с многослойными стеклопластиковыми корпусами с пористым наполнителем. Применение пластичных герметиков для его крепления недопустимо из-за их плохой акустической проводимости. Преобразователи необходимо устанавливать так, чтобы между ними и водой была только обшивка корпуса без каких-либо усиливающих или повышающих плавучесть вставок. Преобразователи этого типа рис. Преобразователи этого типа устанавливаются на расположенный на транце специальный кронштейн ниже уровня воды. Конструкция кронштейна позволяет преобразователю откидываться при наезде на какое-либо препятствие, предотвращая тем самым повреждение преобразователя и транца. Достоинства такой установки — простота монтажа, демонтажа и обслуживания. Недостаток — нахождение рядом с гребными винтами, вращение которых приводит к возмущениям воды, снижающим эффективность преобразователя. Если на малых оборотах еще можно найти подходящее место на транце, то на больших и скоростных судах работающие на больших оборотах винты создают сильное возмущение воды, насыщают воду пузырьками воздуха, которые экранируют преобразователь, практически исключая возможность работы. Этот тип преобразователя обладает наилучшими характеристиками, но и наибольшей ценой. Они предназначены для установки на большие и скоростные суда с подвесными и стационарными двигателями. Также такое питание позволяет эксплуатировать эхолот в случае отказа или недоступности бортовой сети. При использовании эхолота часто бывает удобно подключить его к бортовой вольтовой электросети. В этом случае время работы устройства не будет ограничиваться емкостью встроенной батареи. Такая функция позволяет обновлять прошивку эхолота или загружать в него новые карты при наличии GPS-модуля см. Подсветка экрана увеличивает яркость изображения на экране и позволяет пользоваться эхолотом в темное время суток. Нужно помнить, что при подсветке экрана увеличивается потребление энергии и уменьшается время автономной работы. Размер экрана важен для стационарных устройств, когда пользователь смотрит на экран устройства с некоторого расстояния. Чем выше разрешение экрана, тем выше качество изображения и тем больше информации можно разместить на нем. Эхолот может крепиться стационарно, на удилище, на запястье. Также он может быть переносным или обладать универсальным креплением. Стационарные эхолоты применяются для установки на катерах, лодках и прочих судах. Как правило, они достаточно массивны, имеют большой экран и множество дополнительных функций, таких как GPS-приемник см.

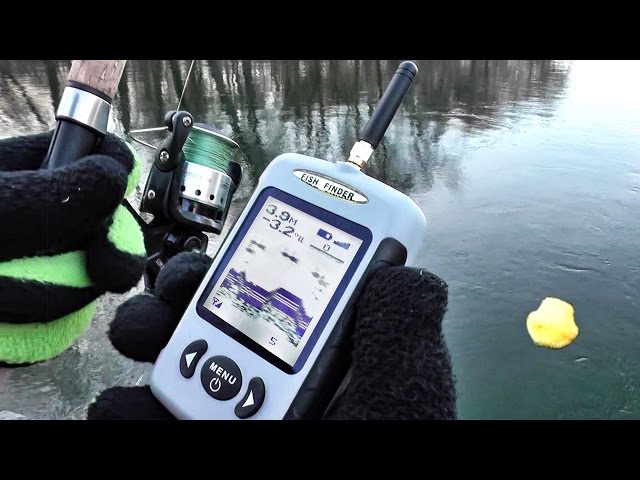

    Эхолоты, крепящиеся на запястье или на удилище, очень компактны и легки, поэтому их ценят любители дальних походов. Неудобство может вызвать лишь маленький экран, информация на котором отображается мелко и не очень подробно. Эхолоты могут быть не только стационарными, но и переносными. Такой эхолот можно брать куда угодно, например в лодку или в рюкзак для рыбалки с берега. Существуют также универсальные эхолоты, которые можно крепить на судно или переносить вручную. Жидкокристаллические экраны эхолотов "слепнут" на ярком солнце.
